LAP電動推桿的設計和選型
2020-03-24 17:30

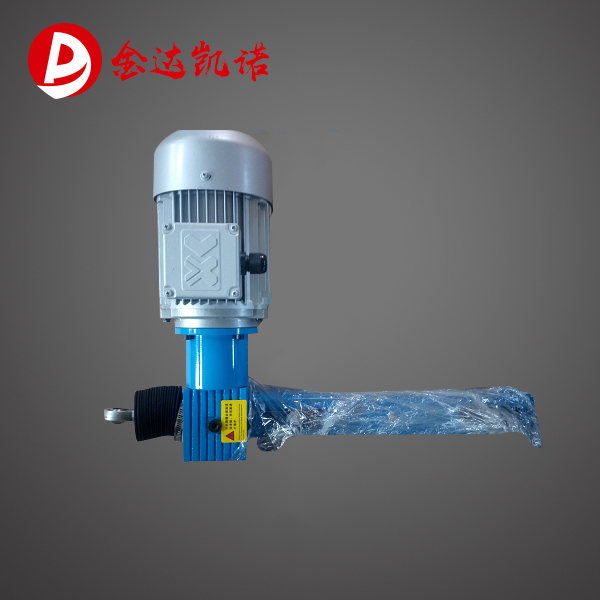

LAP電動推桿內部結構為蝸輪蝸桿+絲杠螺母。采用電動驅動實現升降功能，絲杠分為梯形絲杠、滾珠絲杠和行星絲杠三種。常用推力范圍：0.5-500t，既可單臺使用也可多臺聯動，并且提升高度可按需定制。
一般來說現在電動推桿的各種參數已經有了行業標準，推力范圍從0.5-200t，升降速度<23mm/s,最大速度可達46mm/s，用戶可根據自己的需要選擇單臺或多臺聯動。
下面簡單來介紹一下如何計算電動推桿的參數：
1、計算理論最大承載量
在電動推桿使用過程中，應避免超載使用，否則易導致電動推桿毀壞、設備倒塌等，嚴重的會造成機毀人亡的后果，所以計算理論最大承載量的時候應乘以一定的安全系數，其計算公式為：理論最大承載量=最大載荷×使用安全系數。
安全系數參考值為：
無沖擊載荷負荷慣性小 如開關、閥門傳送帶切換裝置 1.0-1.2
輕微沖擊載荷負荷慣性中等 如各種移動裝置升降各種升降機 1.3-1.5
大沖擊振動載荷負荷慣性大 如臺車搬運東西保持壓延滾輪的位置 1.6-2.5
2、計算單臺電動推桿的承載量
電動推桿如果單獨使用，則電動推桿的承載量=理論最大承載量，電動推桿如果多臺使用，則單臺電動推桿的承載量=理論最大承載量/使用臺數×組合系數
組合系數參考值為：2臺 0.95，3臺0.9，4臺0.85，5-8臺0.8
3、校核單臺電動推桿的工作制
工作制=工作周期時間/（工作周期時間+停歇周期時間），工作制為10分鐘內工作時間的百分比，電動推桿的工作制為30%，滾珠絲杠電動推桿的工作制為50%，當實際負載小于額定負載時，可適當提高工作制。
4、輸入功率計算校核
所需輸入軸轉速n=V×i /L r/min
所需輸入軸扭矩M=[（W×L）/（2π×i×η）]+T0 N·m
所需輸入功率P=T×n×i/9550 KW
V-電動推桿絲杠軸（活動螺母）升級速度，mm/min，L-絲杠螺距，mm
i-減速比，W-單臺升降機的最大承載量，N
η-電動推桿的綜合效率，T-空載扭矩，N·m
考慮到系統效率低下和長待工期，選擇電機力矩要高于計算值，如果計算負載所需輸入功率超過擬選用升降機容許最大輸入功率，則提高型號或降低絲杠軸轉速后再重新計算負載。
5、絲杠軸穩定性校驗
在壓力負載下過于纖細的絲杠會彎曲，因此絲杠在壓力負載下必須檢查極限軸向負載，因此當絲杠承受軸向壓縮載荷時，要對其進行穩定性校驗，如超過其臨界載荷值要提高型號后再計算。
P=f×(d2/L)2>W×SF（P-臨界載荷，N，d-絲杠底徑，mm，L-作用點間距離，mm，f-支撐系數，SF-安全系數，一般SF=4）
有了上面這么參數，我們自己就可以選擇電動推桿了。
